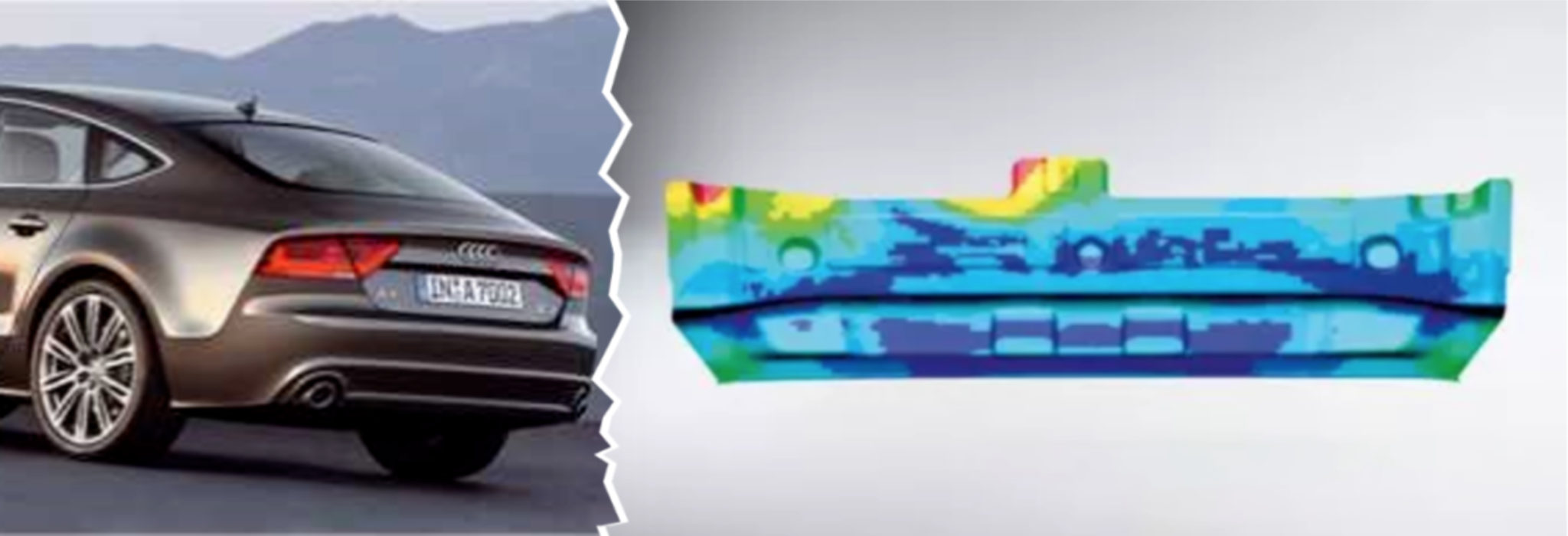

图 1 仿真数据与真实产品割裂目前市场上主流的CAE后处理工具虽然也在不断提升其CAE数据的渲染质量，但其只注重CAE数据的可视化渲染，却忽略了仿真数据与CAD模型的联合呈现效果，无法让CAE数据结合产品的真实使用场景给人带来沉浸式的体验。
MultiViz能够在对CAE数据进行可视化处理之后，将结果输出成适合在虚拟现实环境中显示的格式，导入VR环境进行进一步的编辑和操作。在虚拟现实场景中，把CAE数据和经过渲染的CAD模型有效结合，通过丰富而灵活的CAE数据显示功能，让工程师在数据评审过程中真实地体验产品在实际运行时，各项物理参数的分布和变化情况。

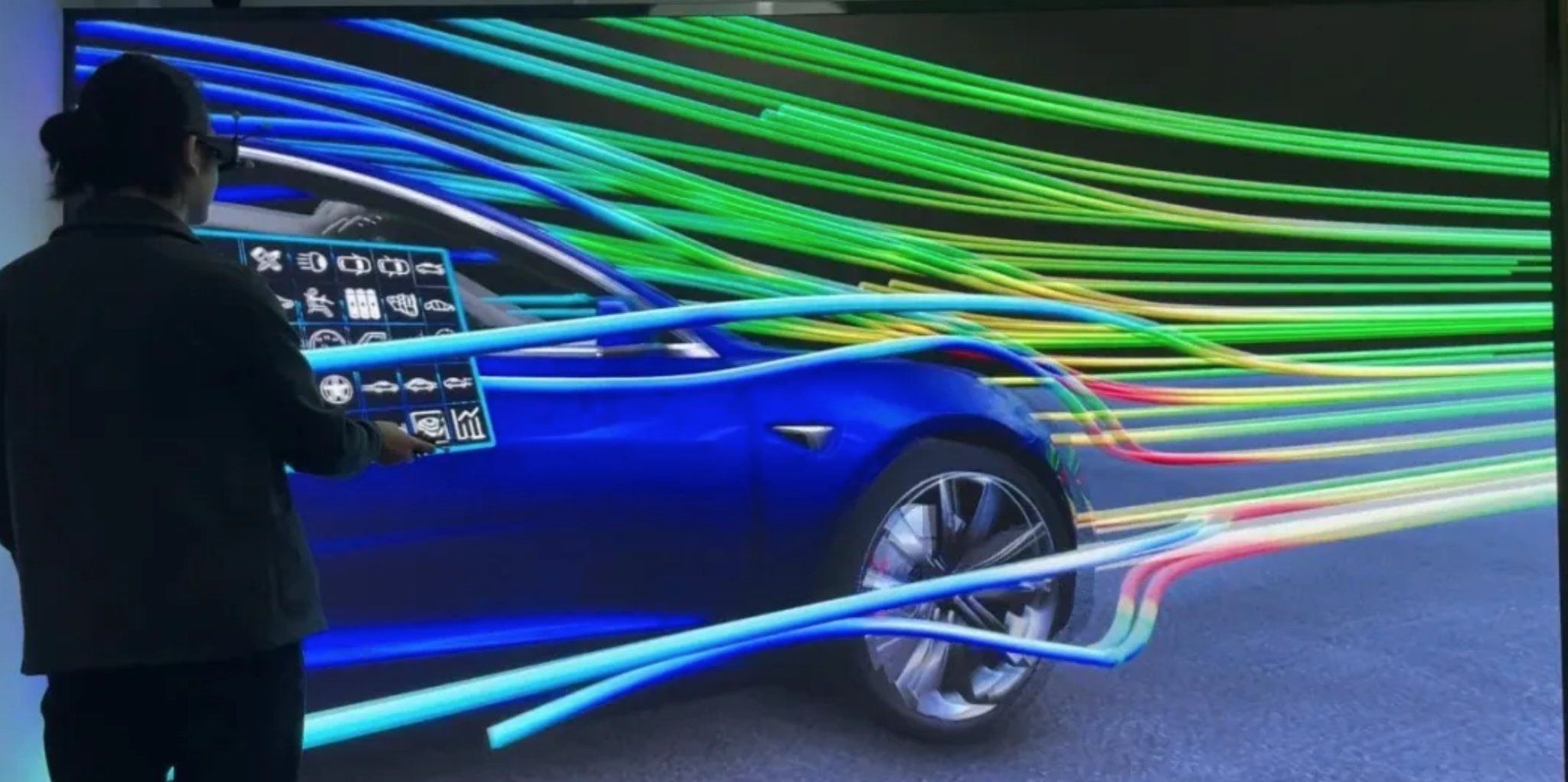

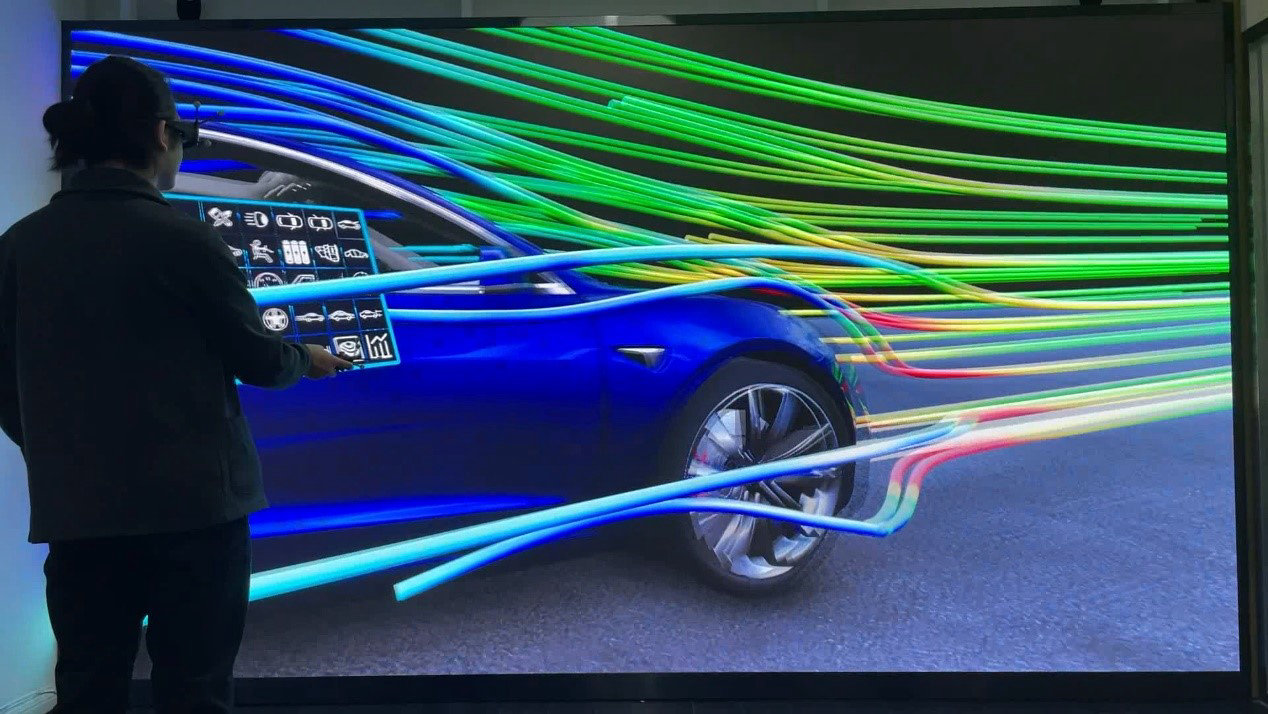

图 2 汽车外流场流线随着当下工业学科的细化程度不断加深，工业仿真门类也越来越多，传统的CAE数据处理软件也在进行对多学科数据处理的通用性探索。尽管一些后处理软件可以对不同学科的仿真数据进行可视化处理，但它们仍然只能以单一学科的数据为基础进行展示，无法将不同学科的CAE数据同时呈现在同一个场景中，这给工业产品的多学科CAE数据评审带来了很大的障碍。

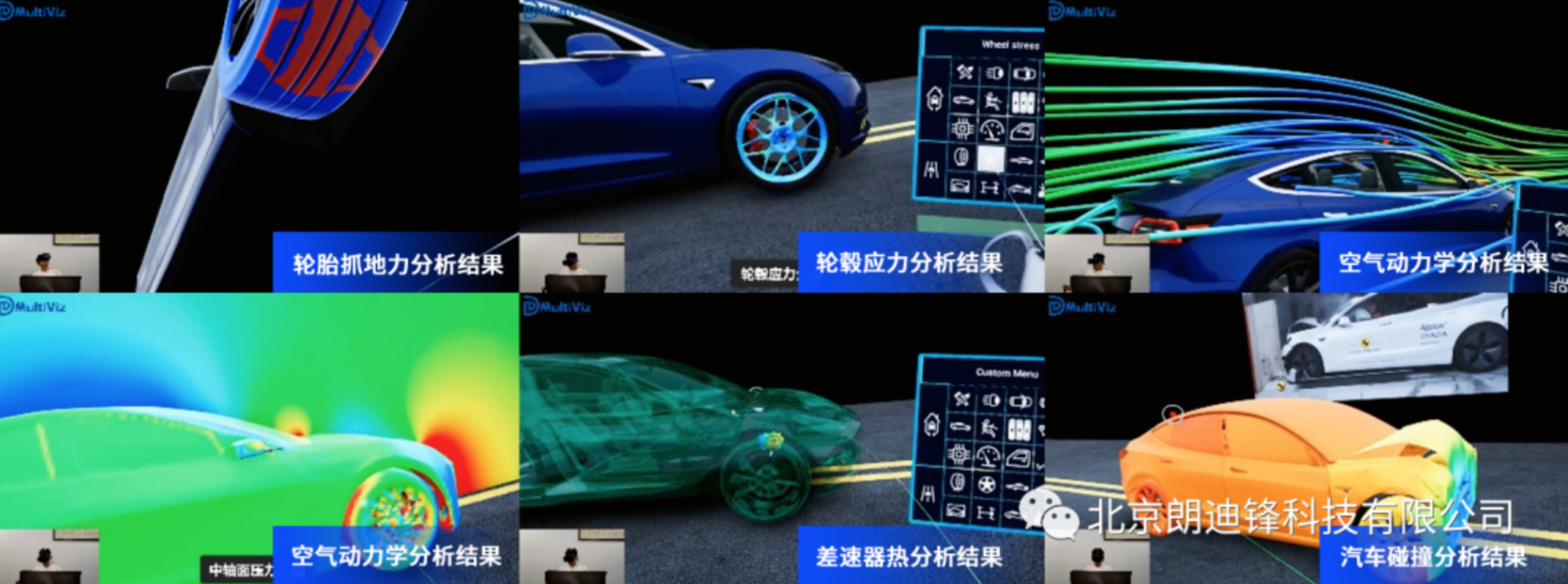

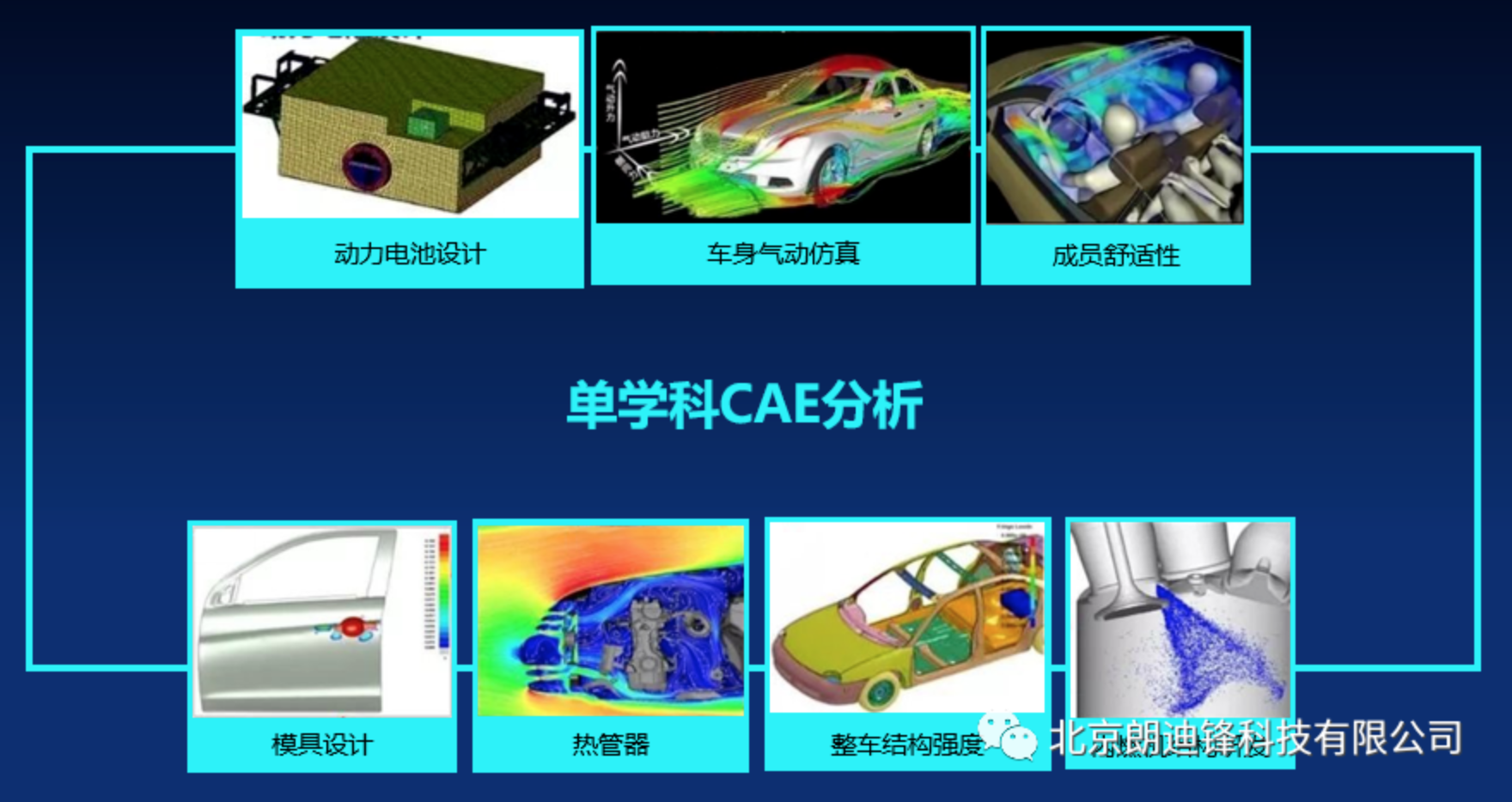

图 3 独立的单学科数据可视化在多学科数据展示方面，MultiViz做到了在同一场景中对多学科CAE数据的联合展示。MultiViz支持瞬态仿真数据的暂停和播放，以及播放速度的调节，让工程师自由调整时间帧，从而可以更精确地观察CAE数据的瞬时结果；支持动静态探针查值、绘制任意某点属性随时间的变化曲线，让工程师对于产品模型的任意节点，能够快速查询其属性值大小和变化趋势。MultiViz还支持CAE数据的显示隐藏和变量切换，让工程师更灵活的观察不同位置或者不同变量的CAE仿真结果。除此之外，MultiViz还具备其它后处理功能，比如统计极值、选择不同的颜色映射方案、更换材质、绑定CAE数据到对应的CAD数据、自动后处理、集成CAE求解器实时后处理等功能。MultiViz的这些功能可以让工程师更快捷地观测CAE数据特征，更准确地了解仿真结果。
图 4 多学科CAE数据评审在展示结构内部CAE仿真数据时，以往后处理软件都是以剖切或者调节表面结构透明度的方式进行观测，这样会损失内部数据和外部结构完整的对应效果。而MultiViz结合VR中的漫游功能，可以让工程师在对数据不进行剖切或透明化操作的情况下观测内部仿真结果，方便工程师了解结构内部CAE数据的细节特征，也能更真实地展示仿真数据和结构整体的对应关系。

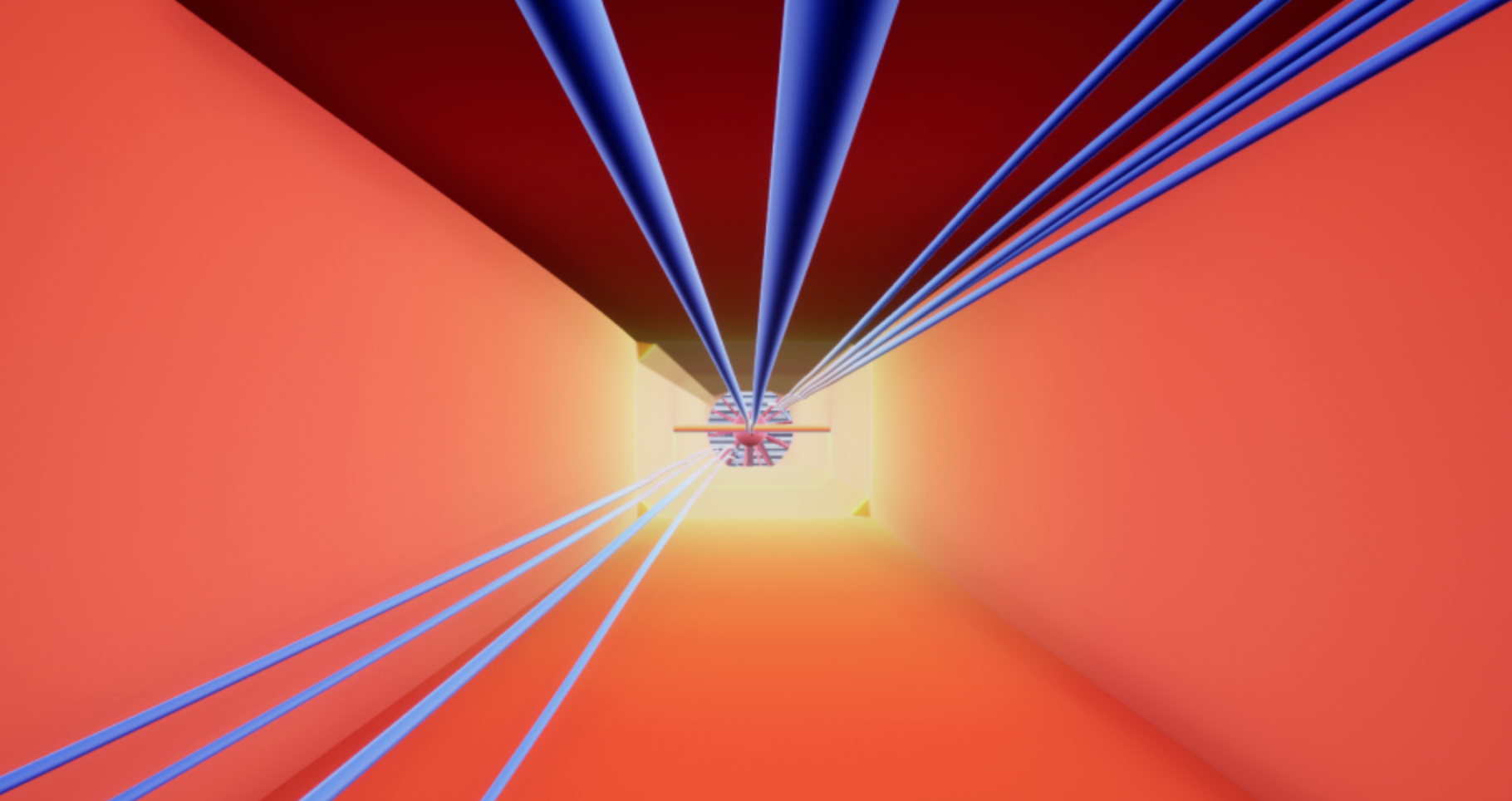

图 5 风洞内部流场分布
